Baumrigolen für die klimaresiliente Schwammstadt – Systeme nach DWA-A 138

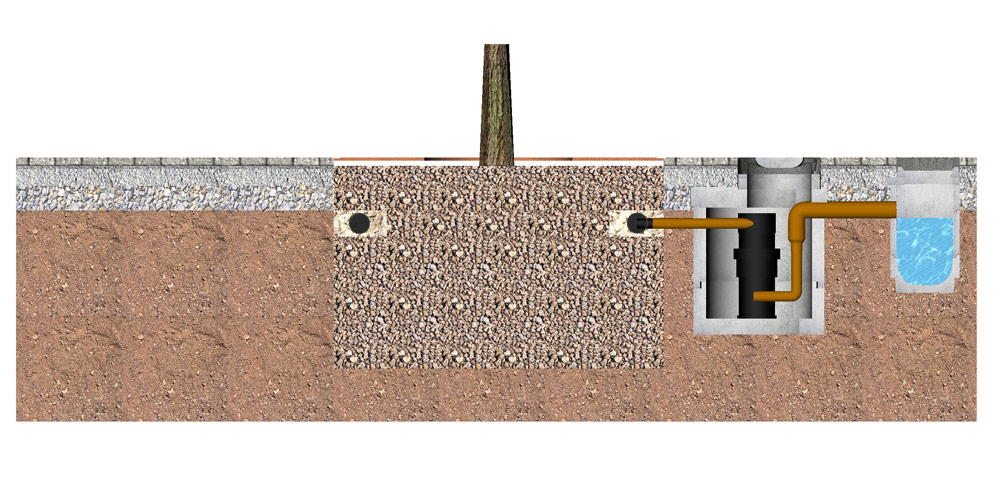

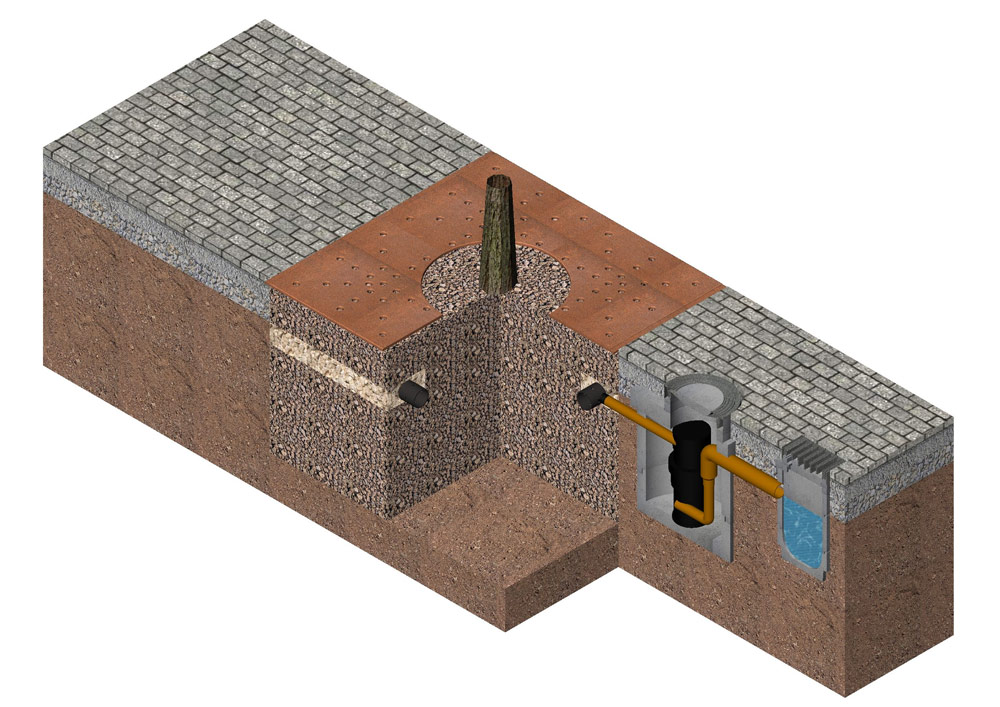

Die Baumrigole stellt eine Kombination aus einer Muldenrigolenversickerung nach DWA A-138 und einer Entwässerung über einen Straßenablauf nach DIN EN 752; DIN 1986 100 dar. Bei Schwachregen wird das Wasser in die mit mineralischem Mulch aufgefüllte Mulde eingeleitet und über die belebte Bodenzone (Baumgrube/ Baumsubstrat) in den Boden abgeführt. Bei Starkregen steht zusätzlich ein Straßenablauf zur Verfügung, der das Wasser in den temporären Zwischenspeicher aus Vulka ST 16-32 ableitet.
Vorteile der PK/ Baumrigole
Reduzierung des Oberflächenabflusses in der Kanalisation
Erhöhung von Verdunstung und Versickerung
Verschattung der umgebenden versiegelten Flächen führt zu einer Minderung des Heat-Island-Effects
Schaffung eines langfristigen Wasserspeichers für den Baum
Geringerer Baumausfall aufgrund von Wasserstress
besserer Gasaustausch und Förderung der Wurzelentwicklung
Reduzierter Aufwand für die Bewässerung: Jeder Niederschlag dient der gezielten Bewässerung des Baumes
Bewässerung der Stadtbäume ohne logistischen Aufwand
reduzierte Gefahr von materiellem Schaden durch Starkregen
Auffüllung des Grundwasserspeichers
Die PK/ Baumrigole kann auch abgedichtet erstellt werden, wenn das anstehende Erdreich gut versickerungsfähig ist. Dies hilft in regenarmen Gegenden ein zusätzliches Wasservolumen für die Versorgung der Bäume zu schaffen. Wir planen unsere PK/ Baumrigolen basierend auf den Vorgaben der FLL Empfehlungen (Forschungsgesellschaft Landschaftsentwicklung Landschaftsbau e.V.).
verhindert die Verschlämmung der Substratoberkante
kann alternativ durch einen freitragenden aufgelegten Rost ersetzt werden
Vulka ST 16-32
Wasserspeicherung und Belüftung der Baumgrube
Vulkatree R 0-32
Rigolensubstrat als belebte Bodenzone (für die Wasserversorgung der Bäume und zur Versickerung des Überschusswassers)
Straßenablauf
Aufnahme von Überschusswasser, Fällung von Sand und Feinpartikeln und Wassereinleitung in den Vulka St 16-32 Speicher
Abdichtungsbahn
hilft in regenarmen Gegenden ein zusätzliches Wasservolumen für die Versorgung der Bäume zu schaffen
Vulka ST 32-64
Wasserspeicherung und vergrößerte Kontaktoberfläche Wasser/Boden zur verbesserten Infiltration von Wasser in den vorhanden Boden, insbesondere bei Böden mit reduzierter Versickerungsleistung
Wasserbewegung bei Regenereignis
Optionale Bauteile für die PK/ Baumrigole

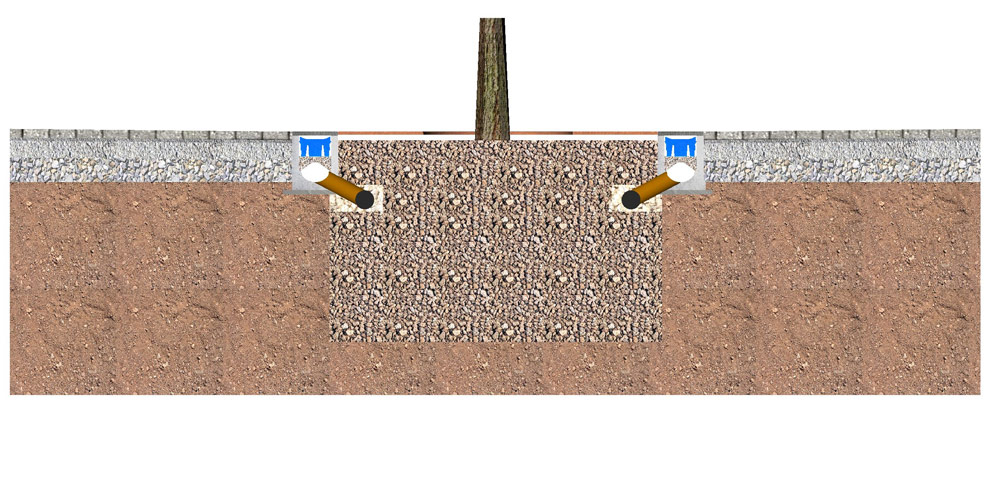

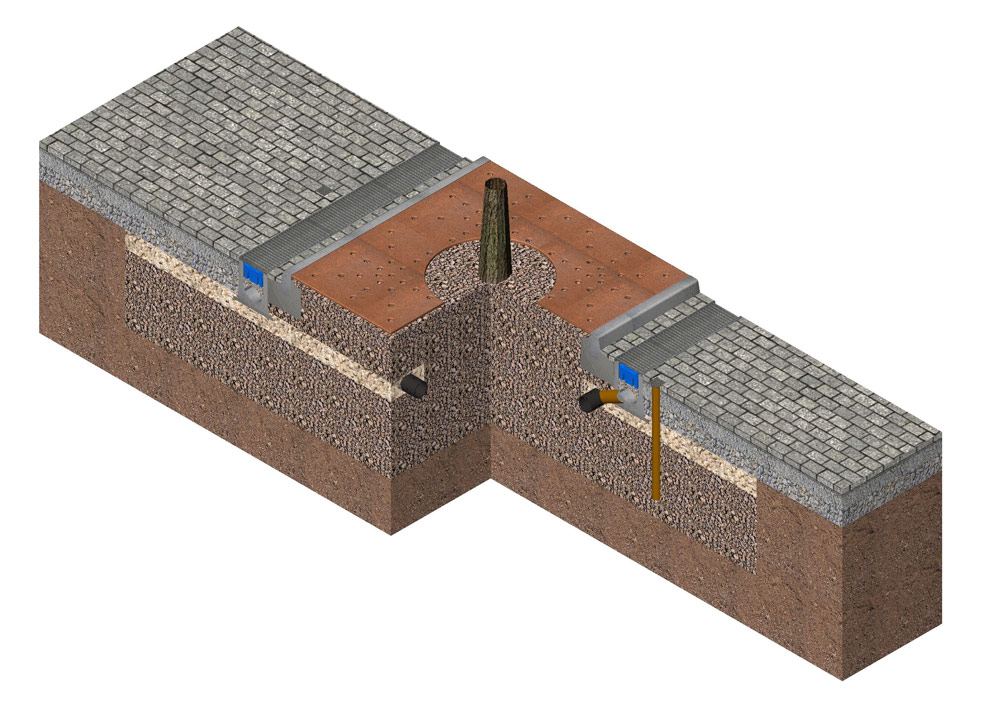

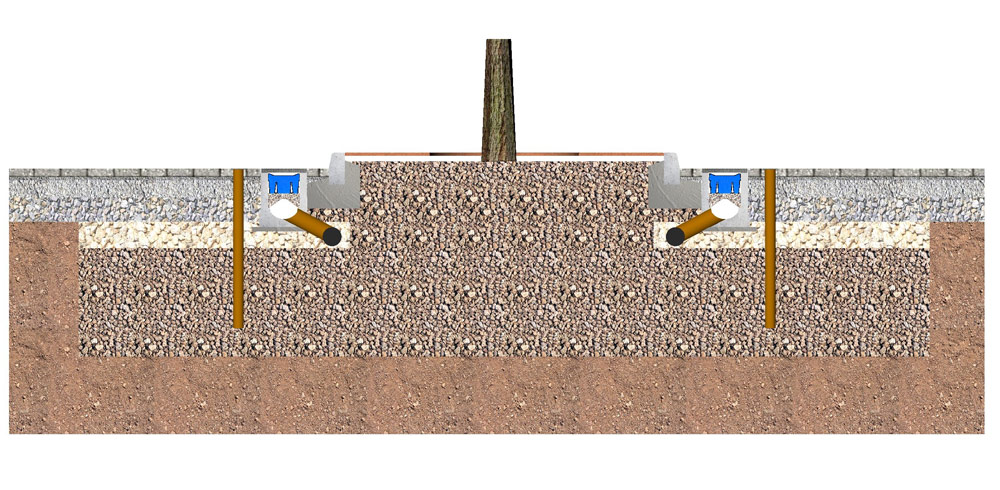

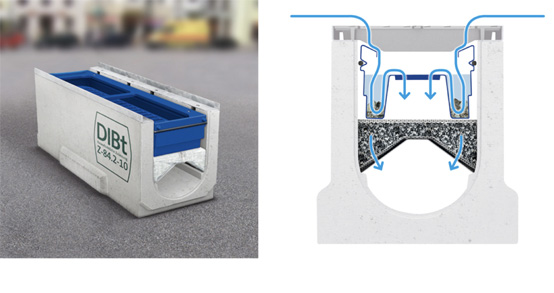

PK/ Baumrigole mit FilterrinnePK/ Baumrigole mit Filterrinne

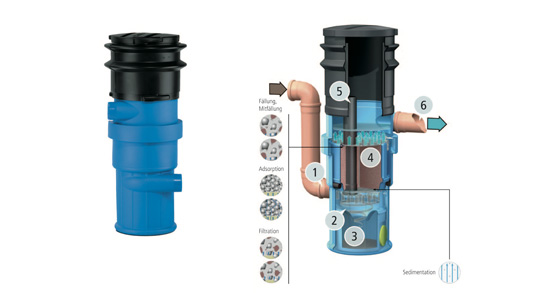

PK/ Baumrigole mit HydrosystemPK/ Baumrigole mit Hydrosystem

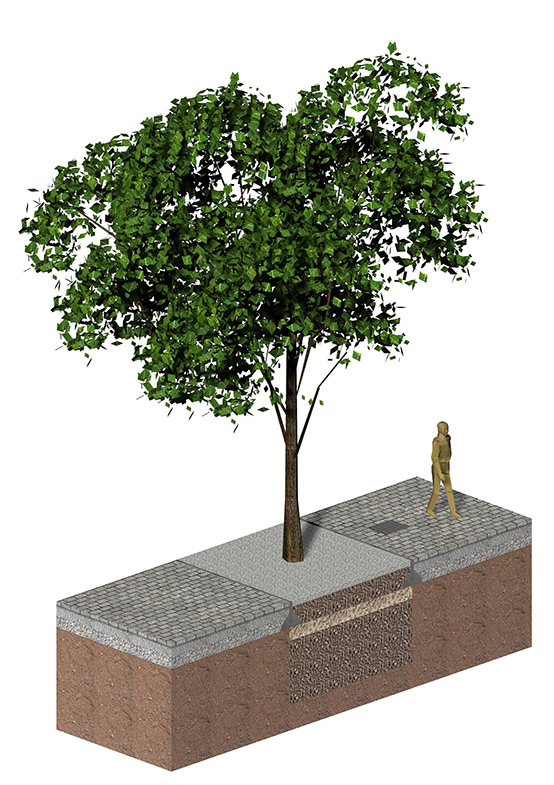

Überbaute Bauweise
Schon im Rahmen eines Angebotes erstellen wir:
Berechnung der notwendigen Rigolengröße in Abhängigkeit der örtlichen Situation
ein Langtextleistungsverzeichnis zur Kalkulation der Einbauleistung
Im Auftragsfall umfassen unsere Leistungen:
die Ausführungsplanung der PK/ Baumrigole
Lieferung der Materialien innerhalb der PK/ Baumrigole
Einweisung des beauftragten Tiefbauunternehmens vor Ort
Eine Baumrigole kombiniert eine Mulden-Rigolenversickerung nach DWA-A 138 mit einer Entwässerung über einen Straßenablauf. Sie speichert Regenwasser im Wurzelraum des Baumes, versorgt so Stadtbäume und entlastet gleichzeitig die Kanalisation.
Wie funktioniert eine Baumrigole bei Schwach- und Starkregen?
Bei Schwachregen wird das Wasser in die mit mineralischem Mulch gefüllte Mulde eingeleitet und über die belebte Bodenzone in den Boden abgeführt. Bei Starkregen steht zusätzlich ein Straßenablauf zur Verfügung, der das Wasser in den temporären Zwischenspeicher aus Vulka ST 16-32 ableitet.
Welche Vorteile bietet eine Baumrigole für die Schwammstadt?
Eine Baumrigole reduziert den Oberflächenabfluss, erhöht Verdunstung und Versickerung und mindert durch die Verschattung den Heat-Island-Effekt. Sie schafft einen langfristigen Wasserspeicher für den Baum, senkt den Baumausfall durch Wasserstress und reduziert den Bewässerungsaufwand.
Nach welchen Regelwerken werden Baumrigolen geplant?
PK plant Baumrigolen auf Basis der DWA-A 138 sowie der FLL-Empfehlungen der Forschungsgesellschaft Landschaftsentwicklung Landschaftsbau (FLL). Der Straßenablauf folgt zudem DIN EN 752 und DIN 1986-100.
Kann eine Baumrigole abgedichtet ausgeführt werden?
Ja. Die PK/ Baumrigole kann abgedichtet erstellt werden, um in regenarmen Gegenden ein zusätzliches Wasservolumen für die Versorgung der Bäume zu schaffen.
