Rigole aus hochporigem Speichermaterial

  • kompakte und wirtschaftliche Lösung
  • im Vergleich zu Kies ist das Porenvolumen deutlich höher, es wird weniger Material benötigt
  • Einbau direkt unter Verkehrsflächen möglich
  • einfacher und schneller Einbau

Jetzt beraten lassen!


PK-Kompaktrigole

Das auf den versiegelten Flächen (Dach- und Verkehrsflächen) anfallende Niederschlagswasser fließt über Fallrohre, Rinnen, Straßenabläufe und Kanalleitungen in die PK- Kompaktrigole.

Über Kunststoffgitterboxen oder Drainagerohre wird das Niederschlagswasser an das tragfähige PK- Speichermaterial abgegeben und zwischengespeichert. Von dort versickert es in das Erdreich.

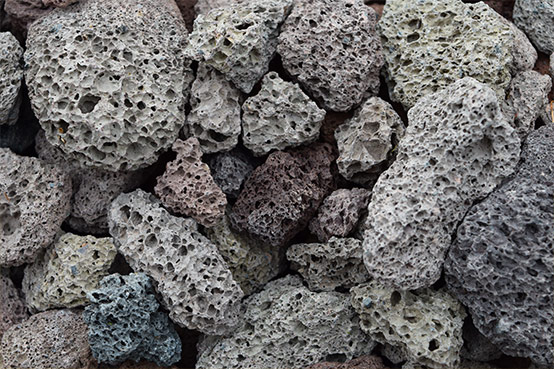

Unser vom TÜV Rheinland geprüftes Speichermaterial hat ein Porenvolumen von mindestens 54 %, Rigolenkies dagegen hat nur ca. 30 % Porenvolumen. Dies ermöglicht eine kompakte Bauweise mit weniger Bodenaushub.

Durch die hohe Tragfähigkeit des PK- Speichermaterials kann unser System direkt unter dem Fahrbahnoberbau eingebaut werden, auch in Bereichen für den Schwerlastverkehr.

Aufgrund der flachen Bauweise kann die PK- Kompaktrigole auch bei relativ hohem Grundwasserstand verwendet werden.

Je nach Belastungsgrad kann eine Vorbehandlung des Niederschlagswassers vor der Versickerung erforderlich sein. PK Regenwassermanagement bietet hierfür Hydrodynamische Abscheider nach DWA-M153 oder das Hydrosystem mit DIBt- Zulassung an, welche die Reinigung gewährleisten.

Vorteile de PK-Kompaktrigole

Kosteneffizienz

  • Ein hohes Porenvolumen von 54 % im Vergleich zu herkömmlichen Rigolenkies (30%), dadurch geringerer Materialverbrauch und weniger Bodenaushub
  • Schneller und unkomplizierter Einbau ohne Spezialgeräte
  • Planung durch unsere Fachingenieure mit dem Ziel der Kostenoptimierung

Technische Vorteile

  • Tragfähigkeit von Ev2 = 75 bis 150 MN/m² direkt auf dem Speichersystem, dadurch Einbau des PK- Regenwassersystems unter Verkehrsflächen möglich
  • Hohe hydraulische Leistungsfähigkeit durch Verwendung von Kunststoffgitterboxen als Verteilersystem
  • Kontrolle und Reinigung des Systems durch die Inspektionskanäle möglich

Systembeschreibung

Die PK-Kompaktrigole ist ein geschütztes System. Sie verwendet zur Speicherung des Niederschlagswassers eine Kombination aus Kunststoffgitterboxen und hochporigem Speichermaterial aus Lava. Die Rigole wird mit einem wasserdurchlässigen Geotextil ummantelt. Dies verhindert das Eindringen von umliegendem Erdreich in die PK- Kompaktrigole.

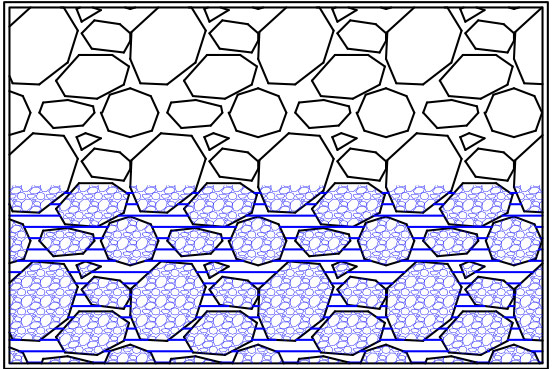

Das Niederschlagswasser wird sowohl in den Hohlräumen zwischen den Schottersteinen wie auch in den Poren innerhalb der Steine zwischengespeichert. Das gesamte Porenvolumen beträgt 54%. Auf der Oberkante des Speichermaterials wird eine Tragfähigkeit von Ev2 = 75 bis 150 MN/m² erreicht. Daher ist ein Einbau bis OK Planum des Fahrbahnoberbaus ohne weitere Überdeckung möglich.

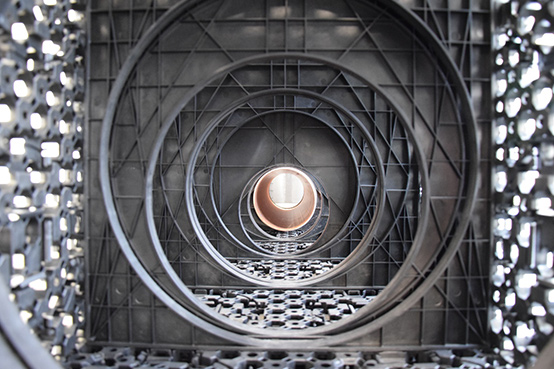

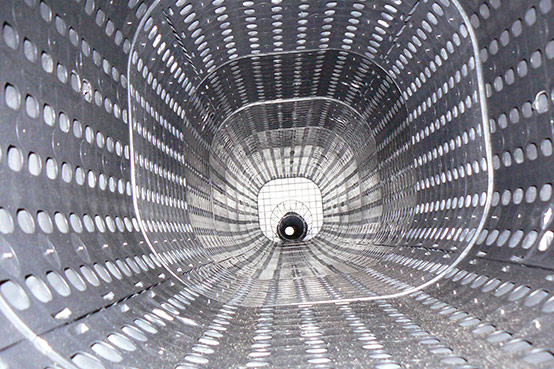

Die Kunststoffgitterboxen dienen zur Durchleitung und Speicherung des Niederschlagswassers. Das umliegende Speichermaterial aus Lava bietet zusätzliches Speichervolumen und erhöht die Tragfähigkeit des Gesamtsystems.

Die Kunststoffgitterboxen werden mit einem wasserdurchlässigen Geotextil ummantelt, durch welches das Wasser aus den Boxen in das Speichermaterial eindringen kann und auch wieder in die Boxen aufgenommen wird.

Die Geotextilummantelung verhindert das Eindringen von Sedimenten aus den Boxen in das Speichermaterial. Die Kunststoffgitterboxen können durch den Inspektionskanal mit einem herkömmlichen Kanalspülschlauch bei Bedarf gereinigt werden.

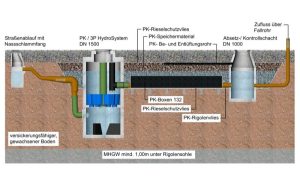

Regelschnitt

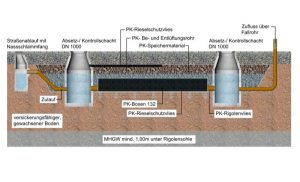

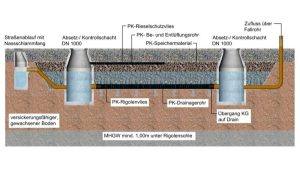

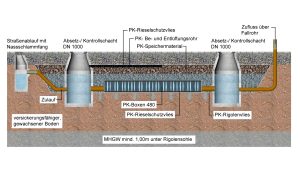

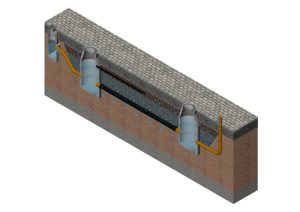

Regelschnitt PK-Kompaktrigole

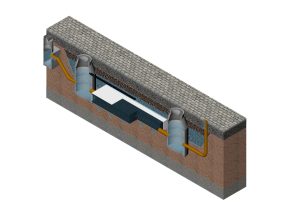

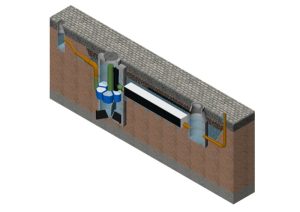

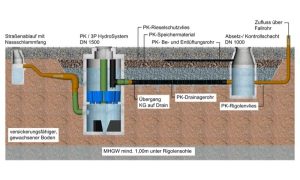

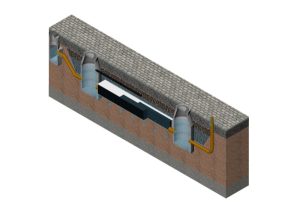

PK-Kompaktrigole – Hydrodynamischer Abscheider

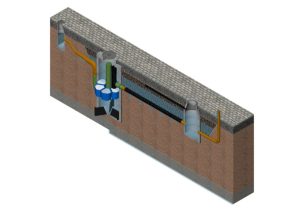

PK-Mulde mit PK-Kompaktrigole – Notüberlauf in öffentliche Kanalisation

Leistungsumfang der PK Regenwassermanagement GmbH

Die PK Regenwassermanagement GmbH bietet umfangreiche Leistungen, die über die reine Lieferung des Materials hinausgehen. Dieses „Rundum- Sorglos- Paket“ unterscheidet uns maßgeblich von anderen Systemanbietern.

Schon im Rahmen eines Angebotes erstellen wir:

  • eine Dimensionierung der Regenwasserrückhaltung
  • ein Langtextleistungsverzeichnis zur Kalkulation der Einbauleistung

Im Auftragsfall umfassen unsere Leistungen:

  • Die Ausführungsplanung des PK- Regenwassersystems
  • Hilfestellung bei der Einholung der wasserrechtlichen Genehmigung
  • Lieferung der Materialien innerhalb des PK- Regenwassersystems
  • Einweisung des beauftragten Tiefbauunternehmens vor Ort
  • Bereitstellung einer Traverse zum Einbau der Geotextilien

Das PK- Regenwassersystem ist schnell und einfach durch jedes Tiefbauunternehmen einbaubar. Daher übernimmt in der Mehrzahl unserer Projekte das vom Bauherrn beauftragte Bauunternehmen den Einbau mit der fachlichen Unterstützung unserer Ingenieure.

Downloads

Einbau des Kompaktspeichers

Hier können Sie die Einbaueinleitung für den PK-Kompaktspeicher als PDF herunterladen.

Download Einbauanleitung

Wartungsanleitung

Hier können Sie die Wartungsanleitung als PDF herunterladen.

Download Wartungsanleitung
