PK/ 3P Abflussdrossel

In jeder Regenwasserrückhaltung muss der Abfluss in das öffentliche Kanalnetz oder ein Gewässer auf einen behördlich festgelegten Wert begrenzt werden. Die PK/ 3P Abflussdrossel übernimmt genau diese Aufgabe – und zwar dynamisch: Über eine schwimmergesteuerte Drosselblende passt sie den Durchfluss laufend an den Wasserstand an und hält den Abfluss so auch bei steigender oder fallender Einstauhöhe gleichmäßig. Jede Drossel wird projektbezogen einer geprüften Leistungsstufe zugeordnet und einbaufertig geliefert.

Warum eine dynamische Abflussdrossel?

Wird Regenwasser auf einem Grundstück zurückgehalten, darf es in den meisten Fällen nur mit einem begrenzten, behördlich genehmigten Abfluss in Kanal oder Vorfluter gelangen. Statische Drosseln geben bei hohem Einstau mehr Wasser ab als bei niedrigem – der Abfluss schwankt also mit dem Wasserstand.

Die PK/ 3P Abflussdrossel arbeitet dynamisch: Ein Schwimmer steuert die Öffnung der Drosselblende und gleicht die Schwankungen des Wasserstands aus. So bleibt der Abfluss über die gesamte geprüfte Einstauhöhe bis 1,75 m nahezu konstant – das vorhandene Rückhaltevolumen wird optimal genutzt.

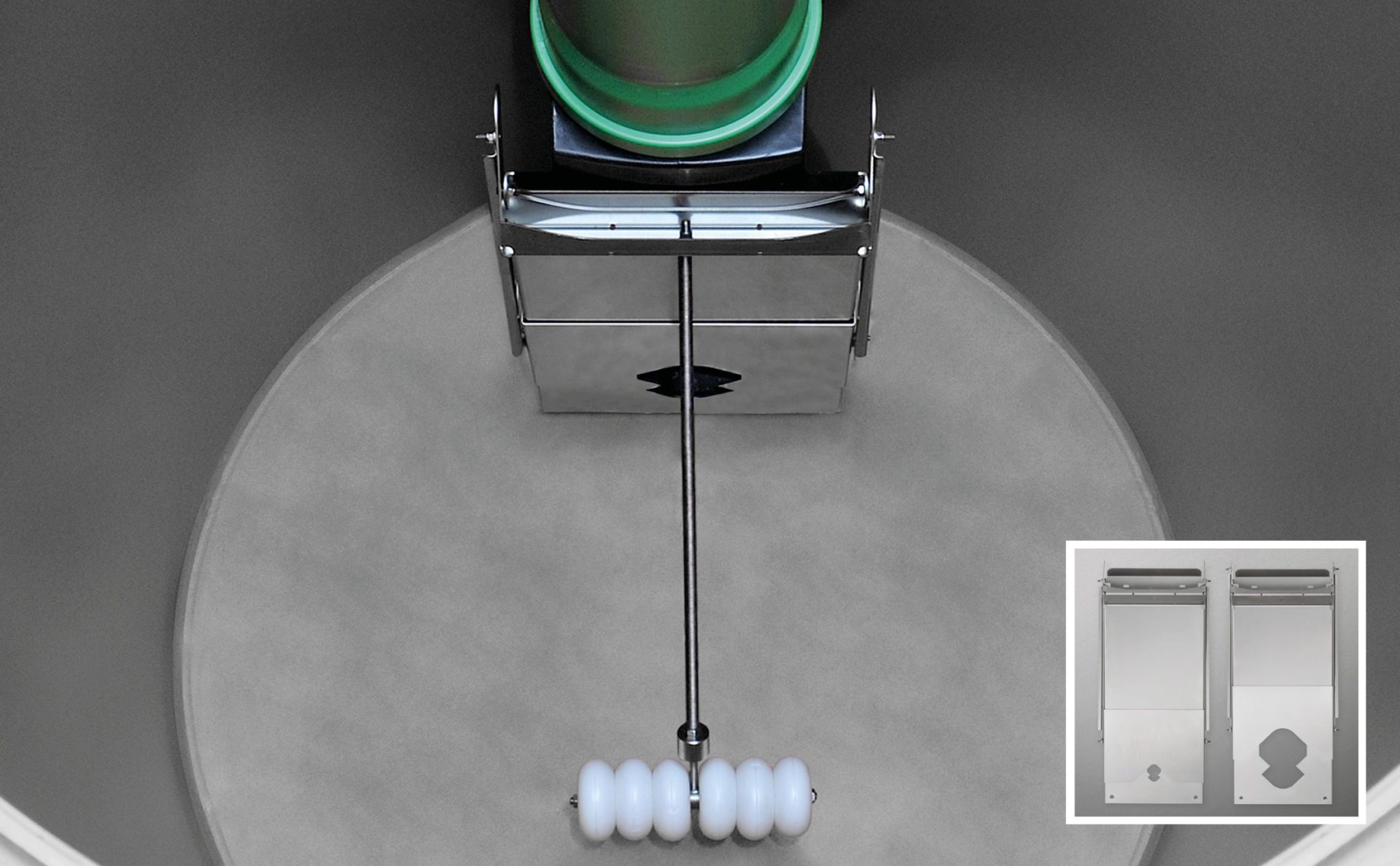

PK/ 3P Abflussdrossel – Aufsicht mit Schwimmer-Mechanik und Drosselblende

Funktionsweise der PK/ 3P Abflussdrossel

Bei der PK/ 3P Abflussdrossel handelt es sich um eine Vorrichtung für den Einbau im Schacht hinter dem Retentionsspeicher. Über die dynamische Öffnung der Drosselblende in Verbindung mit einem Schwimmer passt sich der Durchfluss kontinuierlich an den Wasserstand an. So bleibt der Abfluss auch bei wechselnder Einstauhöhe gleichmäßig – geprüft bis 1,75 m.

Komponenten der PK/ 3P Abflussdrossel

• Kunststoffkorpus: Tragendes Bauteil der Drossel mit Anschluss DN 200.
• Drosselblende (Edelstahl): Für jede Leistungsstufe einzeln definiert und geprüft – gibt den maximalen Durchfluss vor.
• Schwimmer: Steuert über die Wasseroberfläche die dynamische Öffnung der Blende und hält den Abfluss konstant.
• Aufsteckbares Überstaurohr: Wird auf den Korpus aufgesteckt und exakt auf die vorhandene Retentionshöhe angepasst.
• Integrierter Notüberlauf: Sichert die Anlage bei Starkregen – schützt vor unkontrolliertem Rückstau über die Retentionshöhe hinaus.

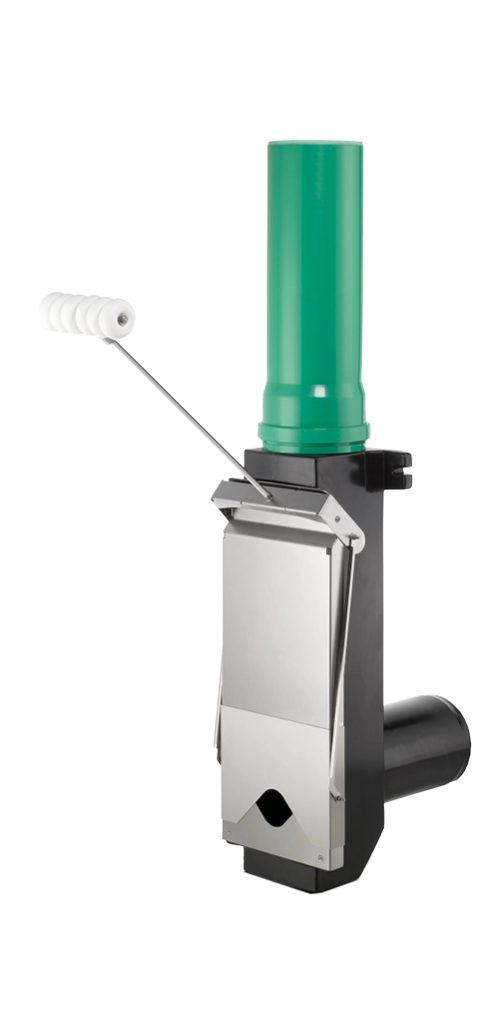

PK/ 3P Abflussdrossel mit Schwimmer und Überstaurohr

Vorteile der PK/ 3P Abflussdrossel auf einen Blick

• Konstanter Abfluss bei jeder Stauhöhe: Die schwimmergesteuerte Drosselblende gleicht Schwankungen des Wasserstands dynamisch aus – geprüft bis 1,75 m Einstau.
• 17 geprüfte Leistungsstufen: Fest definierte Drosselwerte von 1,0 bis 30,0 l/s, jeder einzeln geprüft und mit Prüfbericht dokumentiert.
• Exakte Anpassung an die Retentionshöhe: Das aufsteckbare Überstaurohr wird individuell auf die vorhandene Rückhaltehöhe abgelängt.
• Integrierter Notüberlauf: Über das Überstaurohr integriert – keine zusätzliche Bauteilauswahl nötig.
• Korrosionsbeständig: Drosselblende aus Edelstahl (Inox), Korpus aus tragendem Kunststoff.
• Einfacher Einbau: Einbau im Schacht hinter dem Retentionsspeicher mit Anschluss DN 200.

Technische Daten

• Drosselart: dynamisch über Schwimmer-Blende
• Durchflussbereich: 1,0 – 30,0 l/s in 17 Leistungsstufen
• Aktionshöhe: geprüft bis 1,75 m Einstau
• Anschluss: DN 200
• Korpus: Kunststoff (tragendes Bauteil)
• Drosselblende: Edelstahl (Inox)
• Notüberlauf: integriert über Überstaurohr

Verfügbare Leistungsstufen

Die PK/ 3P Abflussdrossel ist in 17 fest definierten Leistungsstufen von 1,0 bis 30,0 l/s erhältlich. Jede Drosselblende ist einzeln geprüft und mit Prüfbericht dokumentiert. Die für Ihr Projekt passende Stufe ergibt sich aus den behördlichen Vorgaben zum zulässigen Abfluss.

1,0
l/s
2,5
l/s
4,5
l/s
5,0
l/s
7,0
l/s
9,0
l/s
10,0
l/s
11,5
l/s
13,5
l/s
15,0
l/s
17,5
l/s
20,0
l/s
22,0
l/s
24,0
l/s
25,0
l/s
26,5
l/s
30,0
l/s

Hinweise zur Auslegung

• Auslegungsgrundlage: behördliche Vorgaben der Drosselleistung
• Geprüfte Aktionshöhe: bis 1,75 m über Drosselablauf
• Konstanter Abfluss: dynamische Drosselblende gleicht Wasserstandsschwankungen aus
• Überstaurohr: auf vorhandene Retentionshöhe individuell ablängbar
• Notüberlauf: in das Überstaurohr integriert – keine zusätzliche Bauteilauswahl nötig

Lieferumfang & Anwendung

Jede PK/ 3P Abflussdrossel wird mit Kunststoffkorpus, projektspezifisch zugeordneter Drosselblende aus Edelstahl, Schwimmer-Mechanik und aufsteckbarem Überstaurohr mit integriertem Notüberlauf geliefert. Der Einbau erfolgt im Schacht hinter dem Retentionsspeicher. Typische Einsatzgebiete sind die Regenwasserrückhaltung sowie der Hochwasserschutz durch kontrollierte Abgabe an die Vorflut.

Hinweis: Die endgültige Leistungsstufe wird anhand der Projektunterlagen festgelegt. Bitte senden Sie hierfür die Bemessungsgrundlagen Ihrer Retentionsanlage an die PK Regenwassermanagement GmbH.

Inspektion und Wartung

• Inspektion: Sichtprüfung auf freien Zu- und Ablauf sowie ungehinderte Bewegung des Schwimmers und der Drosselblende.
• Wartung: Reinigung von Korpus, Schwimmer und Drosselblende, Kontrolle des Überstaurohres und des Notüberlaufs.
• Intervall: gemäß DIN 1986-3 zweimal jährlich.

→ Professionelle Wartung Ihrer PK/ 3P Abflussdrossel – deutschlandweit

Downloads

Download Produktdatenblatt
„PK/ 3P Abflussdrossel“ (PDF)

Häufige Fragen zur PK/ 3P Abflussdrossel

Was ist eine dynamische Abflussdrossel?

Eine dynamische Abflussdrossel passt den Durchfluss laufend an den Wasserstand an. Bei der PK/ 3P Abflussdrossel steuert ein Schwimmer die Öffnung der Drosselblende, sodass der Abfluss auch bei wechselnder Einstauhöhe konstant bleibt – im Gegensatz zur starren Drossel, deren Abfluss mit der Stauhöhe schwankt.

Welche Leistungsstufe brauche ich?

Die passende Stufe ergibt sich aus dem behördlich zulässigen Abfluss. Die PK/ 3P Abflussdrossel ist in 17 geprüften Leistungsstufen von 1,0 bis 30,0 l/s verfügbar. Welche Stufe für Ihr Projekt richtig ist, legen wir anhand Ihrer Bemessungsgrundlagen fest.

Bis zu welcher Einstauhöhe arbeitet die Abflussdrossel konstant?

Alle Drosselwerte sind für Einstauhöhen bis 1,75 m über dem Drosselablauf einzeln geprüft und mit Prüfbericht dokumentiert. Das aufsteckbare Überstaurohr wird dabei individuell auf die vorhandene Retentionshöhe angepasst.

Wo wird die PK/ 3P Abflussdrossel eingebaut?

Die Abflussdrossel wird im Schacht hinter dem Retentionsspeicher eingebaut und über den Anschluss DN 200 an die Ablaufleitung angeschlossen. Typische Einsatzgebiete sind zum Beispiel Regenwasserrückhaltung und Hochwasserschutz durch kontrollierte Abgabe an die Vorflut.

Wie wird die PK/ 3P Abflussdrossel gewartet?

Im laufenden Betrieb genügt eine Sichtprüfung auf freien Zu- und Ablauf sowie auf die ungehinderte Bewegung von Schwimmer und Drosselblende. Eine gründliche Reinigung von Korpus, Schwimmer, Drosselblende und Notüberlauf erfolgt gemäß DIN 1986-3 zweimal jährlich.
