PK/ 3P HydroShark 1500

Die PK/ 3P Hydroshark Sedimentationsanlage entfernt zielsicher die abfiltrierbaren Stoffe (AFS) aus dem Regenabfluss. Damit schützt sie Gewässer und Versickerungsanlagen. Das Wasser wird zunächst in der Mitte des Systems tangential in die Anlage eingeleitet. Dort findet durch den sogenannten Teetasseneffekt die Sedimentation von Feststoffen statt. Diese sinken in den darunter liegenden Schlammfang, der durch ein Gitterrost und Strömungsbrecher hydraulisch vom Behandlungsraum getrennt ist, so dass es bei Starkregen zu keiner Rücklösung der abgesetzten Partikel kommt.

Anschließend fließt das Wasser im Außenring der Anlage gleichmäßig nach oben. Ein Zackenwehr sorgt dafür, dass es zu keinen Kurzschlussströmungen in der Anlage kommt und eine möglichst homogene Strömung vorherrscht. Über das Zackenwehr fließt das Wasser anschließend in den Ablauf. Leichtstoffe wie Öle oder Pollen werden effektiv zurückgehalten, da sie nicht unter der Abscheiderwand durchtauchen können. Es gibt keinen Höhenversatz zwischen Zu- und Ablauf. Das System kann nicht verblocken.

Die Sedimentationsanlage kann bei allen Flächen angefangen von Dachflächen bis zu Verkehrsflächen und Industrieflächen eingesetzt werden. Die Reinigungsleistung ist so ausgelegt, dass die Anforderungen von M 153 sicher eingehalten werden. Die PK/ 3P HydroShark Sedimentationsanlage erfüllt die Anforderungen auf 50 % AFS_FEIN Rückhalt gemäß des Trennerlasses NRW und der zukünftigen DWA A 102.

Funktionsprinzip

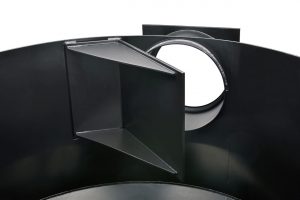

	1. Das Wasser strömt tangential in der Mitte des hydrodynamischen Abscheiders ein.

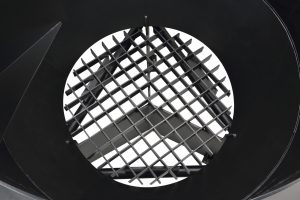

	2. Feststoffe setzen sich nach unten ab, Schwimmstoffe bleiben an der Wasseroberfläche. 3. Die Feststoffe werden im Schlammfang gesammelt, der durch Strömungsbrecher und ein Gitterrost hydraulisch vom Behandlungsraum getrennt ist, so dass es zu keinen Rücklösungen kommt.

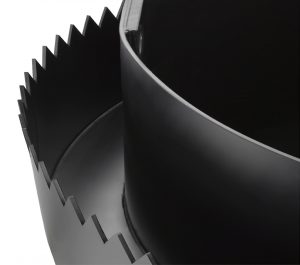

	4. Das Wasser steigt gleichmäßig an den Seitenwänden auf. 5. Das gereinigte Wasser wird über ein Zackenwehr in einen Ringraum gesammelt und dann zum Ablauf transportiert. 6. Das Wasser läuft ab.

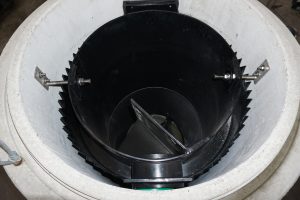

	Blick von von oben in den HydroShark

Über die anschließbaren Flächen geben die folgenden Tabellen Auskunft:

TRENNERLASS NRW RÜCKHALT 5 0 % A F S_FEIN:

DWA M 1 5 3 ( D 2 5 ) DURCHGANGSWERT 0 , 3 5 :

DWA M 1 5 3 ( D 2 4 ) DURCHGANGSWERT 0 , 5 :

Download Prospekt
„Der-PK-3P-Hydroshark“ (PDF)

Referenzen

• Neubau Produktionshalle in 31655 Stadthagen
